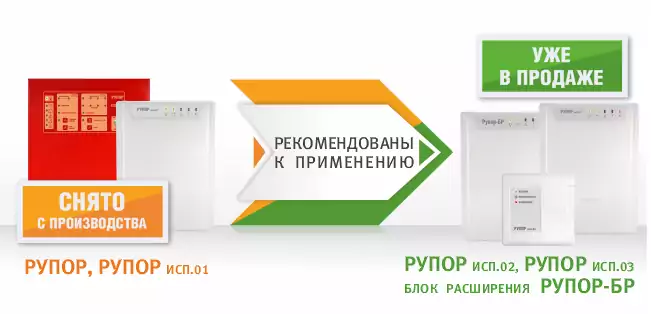

С 1 декабря блоки речевого оповещения «Рупор» и «Рупор исп.01» снимаются с производства. На замену этих блоков, для систем оповещения рекомендуются блоки речевого оповещения «Рупор исп.02» и «Рупор исп.03». Совместно с ними рекомендуется применять блок расширения «Рупор-БР».
Блок расширения «Рупор-БР» предназначен для ретрансляции речевой информации, поступающей от «Рупор исп.02» и «Рупор исп.03». Блоки расширения подключаются к блоку речевого оповещения двумя парами проводов, по одной из которых передается линейный звуковой сигнал, а по второй — сигналы о неисправностях блоков расширения. При этом линия управления, передающая звуковой сигнал, может быть зарезервирована.
Всего к одному блоку речевого оповещения можно подключить до 16 блоков расширения. «Рупор-БР» имеет один канал оповещения мощностью до 40 Вт и рассчитан на подключение низкоомных акустических модулей. Питание осуществляется от сети 220 В, имеется возможность установки АКБ 7 или 9 Аxч.
Сравнение блоков
Главным отличием блоков с исполнением 02 и 03 является возможность подключения дополнительных блоков расширения. Также в них отсутствуют шлейфы сигнализации и органы локального управления. А значит управлять ими можно только через пульт C2000-М. Блок исполнения 03 имеет основное питание 220В и резервное питание при помощи АКБ, которые вставляются в корпус. Блок исполнения 02 имеет основное питание 10...28 В, и резервируется только через внешний источник питания.
Более подробные отличия можно увидеть в таблице ниже.
| «Рупор исп.01» | «Рупор исп.02» | «Рупор исп.03» | |
---|---|---|---|---|
Направление оповещения | 1 | 1 | 1 | 1 |
Максимальная выходная мощность, Вт | 2x20 | 12 | 40 | 40 |
Возможность подключения блоков расширения | нет | нет | да | да |
Допустимое сопротивление нагрузки, Ом | 6-18 | 4-18 | 4-22 | 4-22 |
Количество фрагментов | 255 | 127 | 128 | 128 |
Общая продолжительность фрагментов, с | 340 | 80 | 84 | 84 |
Интерфейс | RS-485 | RS-485 | RS-485 | RS-485 |
Шлейфов сигнализации | 4 | - | - | - |
Наличие органов локального управления | да | нет | нет | нет |
Основной источник питания, В | 220 | 10-28 | 10-28 | 220 |
Резервный источник питания | 2 x АКБ | АКБ | внешний | АКБ |
Материал корпуса | металл | пластик | пластик | пластик |
Габариты, мм | 310×255×95 | 211×165×89 | 102×107×39 | 211×165×89 |
Типовое решение на новом оборудовании
На рисунке ниже представлена типовая схема подключения блоков для системы оповещения
Обратится за консультацией по построению системы, или по вопросам приобретения Рупор исп.02, Рупор исп.03, а также Рупор-БР можно любым удобным способом!
