ИПТЛ ИП 104 «ГРИФ-термокабель» успешно прошел все испытания и получил сертификат соответствия образца ЕЭС – Евразийского Экономического Союза.

Извещатели пожарные тепловые линейные максимальные серии ИПТЛ «ГРИФ-термокабель» предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя.

Преимущества термокабеля:

  • широкий диапазон исполнений по температурным классам;

  • различные исполнения по внешним оболочкам;

  • эксплуатация в жестких климатических условиях;

  • эксплуатация на объектах с агрессивными средами;

  • эксплуатация на объектах с высоким уровнем электромагнитных помех;

  • применение на взрывоопасных промышленных объектах.

Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО), осуществляющего контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства.

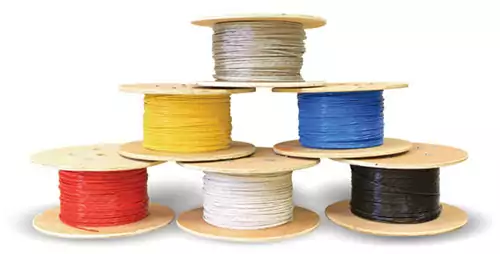

В зависимости от исполнения внешней оболочки Чувствительного Элемента (ЧЭ) ИПТЛ Гриф-термокабель имеет четыре модификации:

  1. PVC – внешняя оболочка из поливинилхлорида (ПВХ). ЧЭ извещателей этого типа предназначены для внутренней и наружной прокладки.

  2. ТR – внешняя оболочка из ПВХ и фторполимера. ЧЭ извещателей этого типа предназначены для применения в условиях сурового климата (температура окружающей среды до -55 °С). Данный тип ЧЭ также устойчив к ультрафиолетовому излучению.

  3. CR – внешняя оболочка из фторполимера. ЧЭ извещателей этого типа предназначены для применения на объектах с присутствием агрессивных сред, а также для применения в условиях сурового климата.

  4. EX – взрывозащищенное исполнение. Имеет специальную внешнюю оболочку из антистатического ПВХ и защитный металлический сетчатый экран серебристого цвета. Применяется во взрывоопасных зонах и на объектах с высокими электромагнитными помехами. Для обеспечения защиты экран ЧЭ необходимо заземлять.

    В зависимости от температуры срабатывания Чувствительных элементов ИП 104-1 «ГРИФ-термокабель» делится на пять температурных классов:

    1. Температура срабатывания 68°С – соответствует температурному классу А3;

    2. Температура срабатывания 88°С – соответствует температурному классу С;

    3. Температура срабатывания 105°С – соответствует температурному классу D;

    4. Температура срабатывания 138°С – соответствует температурному классу F;

    5. Температура срабатывания 180°С – соответствует температурному классу H.



В качестве основных блоков обработки для работы в составе ИПТЛ «ГРИФ-термокабель» рекомендованы модули контроля термокабеля:

  1. МТС-1

  2. МТС-2

  3. МТС-3

  4. МТС-D

Для обеспечения взрывозащиты термошлейфа по искробезопасным цепям, также используется специальный барьер искрозащиты ШСБ-ТК, который устанавливается в шлейф блока обработки термокабеля и обеспечивает параметры искрозащиты термошлейфа.

Посмотреть детальные характеристики, а также скачать руководство по эксплуатации Вы можете в нашем каталоге.

С уважением, команда СП "Унибелус" ООО
