Компанией НПК "Эталон" получен сертификат «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» ТР ЕАЭС 043/2017 на Извещатель пожарный дымовой взрывозащищенный ИП212–1В.

Назначение:

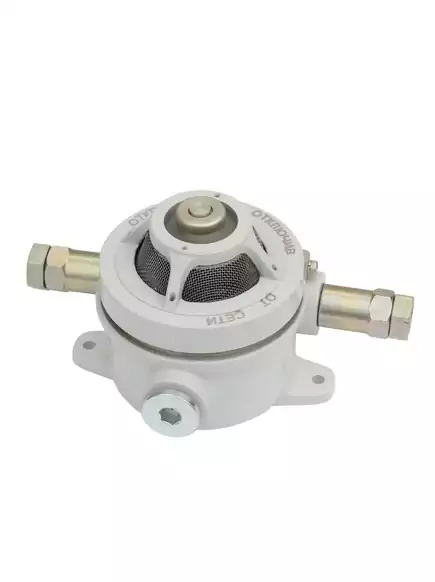

Извещатель ИП212–1В предназначен для обнаружения загораний, сопровождающихся появлением дыма или продуктов горения малой концентрации в закрытых помещениях зданий и сооружений в системах пожарной сигнализации и пожаротушения, и последующей передачи сигнала «Пожар» по двухпроводной линии связи на приёмо–контрольный прибор.

Извещатель имеет маркировку взрывозащиты 1Ехdb[ia]ІІВТ6GbХ, «ia» относится к электрической схеме (кроме клеммной колодки), «d» относится к клеммной колодке, что позволяет подключать извещатель к невзрывозащищённому приёмно–контрольному пульту, расположенному вне взрывоопасной зоны. Извещатель может применяться во взрывоопасных зонах 1 и 2 классов.

Извещатель выпускается в двух корпусах:

- Н – коррозионностойкая сталь 12Х18Н10Т

- А – алюминиевый сплав с полимерным покрытием

Отличия конструкции извещателей:

• При установке Извещателя в алюминиевом корпусе на объекте потребителю необходимо проводить монтаж кабелей внутри корпуса, для чего необходимо откручивать крышку и вынимать фланец с электронной схемой.

• При установке Извещателя в корпусе из нержавеющей стали на объекте для монтажа кабелей потребителю достаточно снять боковую крышку, под которой находится входная плата с клеммной колодкой.

Извещатели поставляются с двумя кабельными вводами различных исполнений на выбор:

- Т (или Т-G3/4) – под прокладку кабеля диаметром от 8 до 12 мм в трубе, резьба на штуцере G3/4-B

- Т - G1/2 – под прокладку кабеля диаметром от 8 до 12 мм в трубе, резьба на штуцере G1/2- B

- К - для открытой прокладки кабеля

- Б - под бронированный кабель

- БСЗ - под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметр кабеля со снятой бронёй – от 8 до 12 мм, диаметр внешней оболочки кабеля от 9 до 17 мм (применяется кабельный ввод ВА20 компании. «Норд-экс»);

- МG1/2 - под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 (соединитель не поставляется)

- МG3/4 - под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) (соединитель не поставляется)

- М20 - под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 (соединитель не поставляется)

- З-М20 - съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5

Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.

Технические характеристики:

·         Принцип действия – оптико-электронный точечный

·         Включение в шлейф по двухпроводной схеме

·         Чувствительность – 0,05…0,20 дБ\м

·         Инерционность срабатывания – 6 сек.

·         Защищаемая зона (см. таблицу 1)

·         Степень защиты оболочки от воды и пыли – IP31/IP54. Степень защиты IP31 относится к элементам электрической схемы, которые нельзя поместить внутрь взрывонепроницаемой оболочки. Степень защиты IP54 относится к оболочке, в которой расположены клеммные колодки для внешних и внутренних подключений.

·         Напряжение питания – 11,5…28,0 В. Постоянное или знакопеременное с длительностью обратного напряжения до 0,1 сек. с периодом повторения не менее 0,7 сек.

·         Ток потребления в дежурном режиме не более 0,11 мА, в режиме «ПОЖАР» от 3 до 20 мА (зависит от напряжения питания и сопротивления токоограничивающего резистора)

·         Световая индикация – два светодиода красного цвета для индикации режима «ПОЖАР»

·         Масса, не более:

o   ИП212–1В–А 2,0 кг

o   ИП212–1В–Н 3,5 кг

·         Габаритные размеры: (ширина х длина х высота)

o   ИП212–1В–А 120 х 190 х 110 мм

o   ИП212–1В–Н 155 х 170 х 160 мм

·         Выходной сигнал «Пожар» формируется скачкообразным уменьшением внутреннего сопротивления до величины не более 800 Ом. Сигнал «Пожар» сохраняется после окончания воздействия дыма на извещатель. Сброс сигнала производится с приёмо–контрольного пульта отключением питания на время не менее 2,0с.

·         Извещатели могут эксплуатироваться в диапазоне температуры окружающей среды от минус 20 до 50°С.

Электрическая схема подключения Извещателей к ПКП (приёмо–контрольным приборам)

Рис. 1 Схема подключения Извещателей к ПКП

Более подробно ознакомиться с техническими характеристиками и руководством по эксплуатации на Извещатель пожарный дымовой взрывозащищенный ИП212–1В Вы можете здесь.

Приобрести Извещатель пожарный дымовой взрывозащищенный ИП212–1В Вы можете обратившись к нам любым удобным способом.
