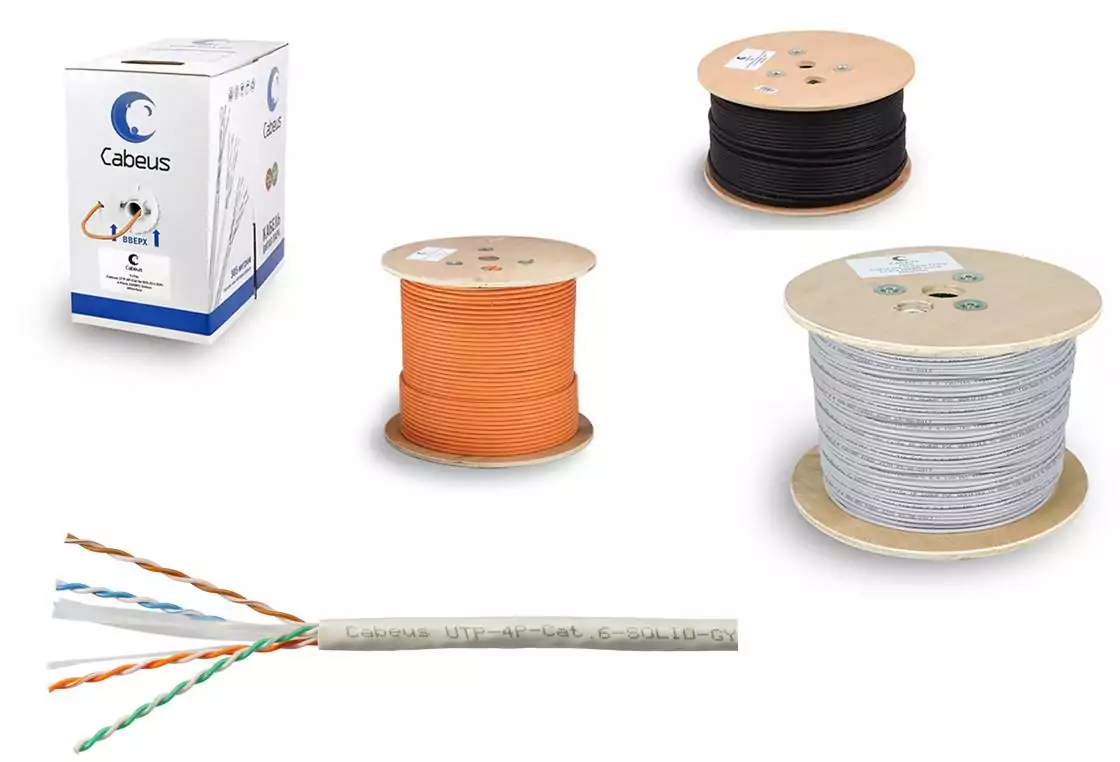

Название "витая пара" говорит само за себя: LAN кабели витая пара представляют собой изолированные скрученные попарно проводники. Это наиболее распространенный в телекоммуникациях тип кабеля, который является неотъемлемой частью структурированных кабельных систем.

Сегодня мы рассмотрим все разновидности сетевых кабелей типа «Витая пара».

Кабели различаются по своей конструкции, материалам проводника или оболочки, диаметру жилы, категории кабеля.

Расшифровка основных обозначений витой пары приведена ниже:

  • T - twisted (свитый, витой);

  • P - pair (пара);

  • U - unfoiled (неэкранированный);

  • F - foiled (экранированный);

  • S - shielded (защищенный).

Рассмотрим основные обозначения кабеля по конструкции:

  • U/UTP – неэкранированная витая пара;

  • F/UTP – витая пара с общим экраном из алюминиевой фольги;

  • U/FTP – витая пара с индивидуальным экраном каждой пары жил из алюминиевой фольги;

  • SF/UTP – витая пара с двойным общим экраном – медная оплетка поверх алюминиевой фольги;

  • S/FTP – витая пара с общим экраном из медной оплетки и индивидуальным экраном каждой пары из алюминиевой фольги.

Основные обозначения для наружной оболочки кабеля:

  • ПВХ (PVC) – обозначение, что внешняя оболочка выполнена из ПВХ. Для внутренней прокладки, без прямого воздействия солнечных лучей. Негорючая при одиночной прокладки;

  • ПЭ (PE) – обозначение, что внешняя оболочка выполнена из полиэтилена. Такой материал допускается использовать на улице при отрицательных температурах и под прямым воздействием солнца;

  • НГ(А) – негорючий при парной прокладке;

  • FR – огнестойкий;

  • LS - с низким дымо- и газовыделением;

  • HF – безгалогенный компаунд.

Основные обозначения для жилы:

  • Solid – однопроволочная жила;

  • Patch – многопроволочная жила;

  • CU – материал жилы – медь;

  • CCA – материал жилы – омедненный алюминий.

Каждый производитель закладывает свои обозначения в маркировку кабеля, однако описанные выше обозначения являются основой и наиболее общими для всех.

Интересный факт: стандартная длина бухты кабеля равняется 305м, эта длина соответствует длине в 1000 футов. Стандарт был установлен в США, где используют иные единицы измерения длины.

Для удобства, будем рассматривать кабели по категории.

Категория 5E

Кабель категории 5E наиболее распространён во всем мире. По 2м парам кабеля можно передавать данные со скоростью до 100 Мбит/с, а по 4м парам до 1 Гбит/с. Полоса частот – 100 МГц. Диаметр жилы 0,52мм.

Кабели 5й категории бывают экранированные и неэкранированные. Обязательно стоит отметить, что кабели 5й категории бывают только с общим экраном (F/UTP или SF/UTP).

Структура неэкранированного кабеля (U/UTP)

1.       Внешняя оболочка

2.       Rip-cord (разрывная нить)

3.       Проводник

4.       Изоляция проводника

Структура экранированного кабеля (F/UTP)

1.       Внешняя оболочка

2.       Rip-cord (разрывная нить)

3.       Экран из полиэфирной алюминиевой фольги

4.       Дренажный проводник

5.       Защитная пленка

6.       Медный проводник

7.       Изоляция проводника



Самые распространённые маркировки и производителя кабелей, представленные в каталоге Унибелус:

U/UTP cat.5e 4x2x0,52 PVC -  Госнип, ParLan, Cabeus, TWT.

U/UTP cat.5e 4x2x0,52 PE - Госнип, ParLan, Cabeus, TWT.

F/UTP cat.5e 4x2x0,52 PVC - Госнип, Parlan, Cabeus, TWT.

F/UTP cat.5e 4x2x0,52 PE - Госнип, Parlan, Cabeus, TWT.

SF/UTP cat.5e 4x2x0,52 PVC - Cabeus.

SF/UTP cat.5e 4x2x0,52 PE - Cabeus.

U/UTP cat.5e 4x2x0,52 нг(А)-ZH - Parlan, Cabeus, TWT.

F/UTP cat.5e 4x2x0,52 нг(А)-ZH - Parlan, Cabeus, TWT.

SF/UTP cat.5e 4x2x0,52 нг(А)-ZH UV - Cabeus.

Категория 6

Переходная категория между 5Е и 6А. Как и кабель 5й категории имеет только общий экран (F/UTP), однако скорость передачи данных выросла до 10 Гбит/с. Полоса частот 250 МГц. Диаметр жилы 0,57мм.

 Структура неэкранированного кабеля (U/UTP)

1.       Внешняя оболочка

2.       Rip-cord (разрывная нить)

3.       Сепаратор

4.       Медный проводник

5.       Изоляция проводника

Структура экранированного кабеля (F/UTP)

1.       Внешняя оболочка

2.       Rip-cord (разрывная нить)

3.       Дренажный проводник

4.       Экран из полиэфирной алюминиевой фольги

5.       Защитная пленка

6.       Сепаратор

7.       Медный проводник

8.       Изоляция проводника



Самые распространённые маркировки и производителя кабелей, представленные в каталоге Унибелус:

U/UTP cat.6 4x2x0,57 PVC -  Госнип, Cabeus, TWT.

F/UTP cat.6 4x2x0,57 PVC - ParLan, Cabeus.

F/UTP cat.6 4x2x0,57 PE - ParLan.

U/UTP cat.6 4x2x0,57 нг(А)-ZH - Cabeus, TWT.

F/UTP cat.6 4x2x0,57 нг(А)-ZH - ParLan, Cabeus.

SF/UTP cat.6 4x2x0,57 нг(А)-ZH - Cabeus.

SF/UTP cat.6 4x2x0,57 нг(А)-ZH UV - Cabeus.

Категория 6А

Кабели этой категории предназначены для использования в системах передачи данных до 10 Гбит/с. Экран, для этой категории, выполняется для каждой пары (U/FTP), при двойном экране, медная оплетка выполняет роль общего экрана поверх индивидуального экрана каждой жилы (S/FTP). Полоса частот 500 МГц. Диаметр жилы 0,57 мм.

Структура экранированного кабеля (S/FTP)

1.       Внешняя оболочка

2.       Rip-cord (разрывная нить)

3.       Оплетка из алюминиево-магниевого сплава

4.       Дренажный проводник

5.       Экран из полиэфирной алюминиевой фольги

6.       Медный проводник

7.       Изоляция проводника



 Самые распространённые маркировки и производителя кабелей, представленные в каталоге Унибелус:

S/FTP cat.6А 4x2x0,57 PVC - ParLan.

U/FTP cat.6А 4x2x0,57 PVC -  Cabeus.

U/FTP cat.6А 4x2x0,57 нг(А)-ZH - Cabeus.

S/FTP cat.6А 4x2x0,57 нг(А)-ZH - Parlan, Cabeus.

U/FTP cat.6 4x2x0,57 нг(А)-ZH UV - Cabeus.

Категория 7

На данный момент кабель этой категории мало где используется. Основное применение нашел в сетях до 10 Гбит/с. По структуре кабель всегда экранированный (с индивидуальным экраном каждой пары и общим экраном (S/FTP)). Полоса частот 600 МГц. Диаметр жилы 0,57 мм.

Структура кабеля полностью аналогична приведенной структуре категории 6А.

Пример продукции в каталоге Унибелус:

S/FTP cat. 7 4x2x0,57 нг(А)-HF Solid - Cabeus, ParLan.

S/FTP cat. 7 4x2x0,57 нг(А)-HF Patch - Cabeus.

Категория 7А

Кабель категории 7А, как и 7, имеет полностью аналогичную структуру, скорость передачи данных, однако обладает расширенным диапазоном рабочих частот до 1000 МГц.

Пример продукции в каталоге Унибелус:

S/FTP cat. 7а 4x2x0,57 нг(А)-HF Solid - Cabeus.

Категория 8

Кабель предназначен для работы в системах передачи данных до 40 Гбит/с. Строение полностью аналогично категории 6А, 7 и 7А. Полоса частот 1600-2000 МГц. Диаметр жилы 0,596 мм.

В каталоге Унибелус кабель представлен в исполнении S/FTP cat.8 4x2x0,596 нг(А)-HF производителя Cabeus - SSTP-4P-CAT.8-SOLID-IN-LSZH-BL.

Информацию про коннекторы на различные категории кабелей можно почитать здесь.
